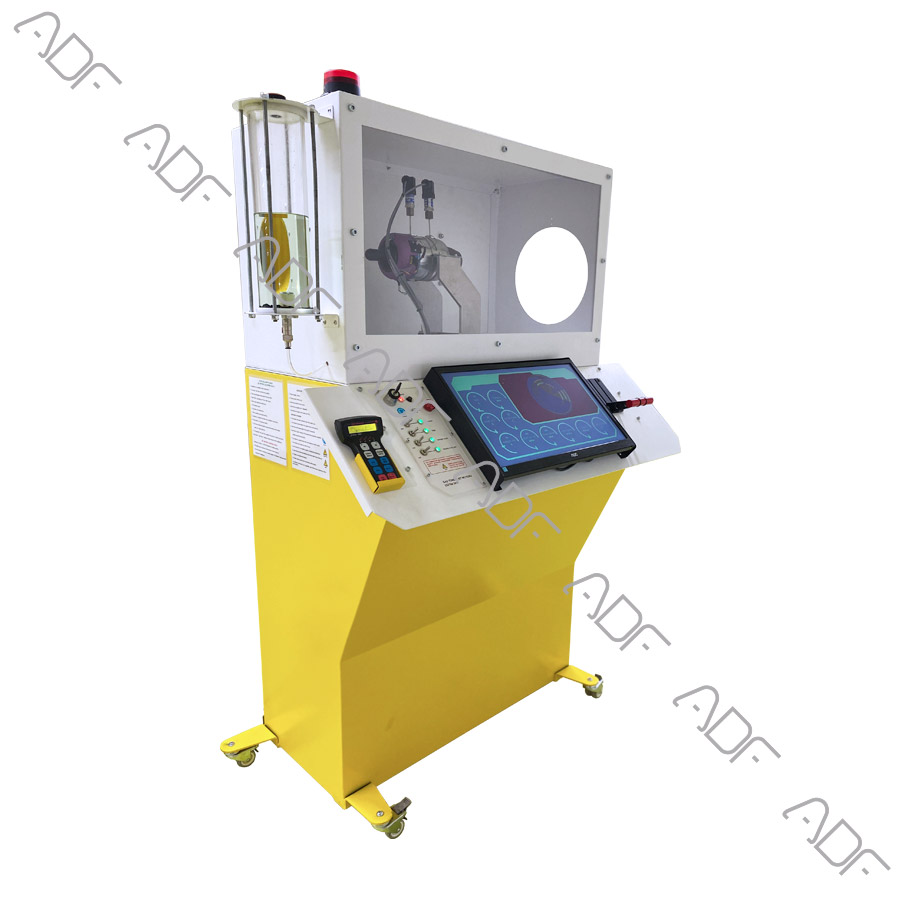

GAZ TÜRBİNLİ MİNİ JET MOTORU EĞİTİM SETİ V2
AJT 100B GAZ TÜRBİNLİ MİNİ JET MOTORU EĞİTİM SETİ V2

Gaz Türbini Mini Jet Motor Eğitim Seti, bilgisayar kontrollü gaz türbin motoru ve akışkanlar mekaniğinin çalışma prensiplerini analiz etmek için kullanılır.
Eğitim seti, gaz türbinli jet motorunun spesifik itkisini, yakıt tüketimini ve hava/yakıt oranını ve açık çevrim çalışma prensiplerini inceler. Tek milli gaz türbini, yakıt sistemi, marş motoru, ateşleme sistemi, ölçüm ve kontrol ekipmanlarından oluşmaktadır.
Tek şaftlı gaz türbini, radyal kompresör, eksenel gaz türbini, dairesel yanma odası ve nozzle.

General Features

  • Movable Platform
  • Starter Engine
  • Ignition Plug
  • Fuel Tank
  • Fuel Pump
  • Fuel Filter
  • Fuel Valve


Indicator LCD

  • ​​​​​​RPM Gauge
  • T1(air inlet) and T5(EGT) Gauges
  • Thrust Gauge
  • Fuel Flow Gauge

Caution Panel
Gas Turbine Engine

  • Max RPM : 125.000
  • Idle RPM : 33.000
  • Fuel Consumption : 35 – 50 L/h
  • EGT : 0 – 700°C

Sensors

  • Thrust Sensor (0-500 Newton)
  • P2 Pressure Sensor
  • T1 Temp.Sensor
  • T5 Temp Sensor
  • Fuel Flow Sensor

Control Panel

  • Master Switch
  • Master Lamp
  • Trim Switch
  • Engine Start Switch
  • Automatic Stop Switch
  • Emergency Stop Switch
  • Beacon Switch
  • Computer ON/OFF
  • The system mounted on a metal/aluminum mobile stand.
  • Metal/aluminum frame with 4 wheels. 2 of 4 wheels are lockable.
  • Training video for teachers
  • Delivered fully assembled tested and ready to operate

Documentation:

  • User’s Manual
  • Study Guide
  • Instructor’s Guide
  • Components Diagrams

Power Specs

  • Electrical box
  • Residual current device
  • Emergency Button
  • Energy Signal Lamp
  • 110 VAC 60 Hz or 220-240 VAC 50 Hz

Dimensions and weight

  • Height: 170cm  Width: 120cm   Depth: 75cm
  • Weight: 130kg
