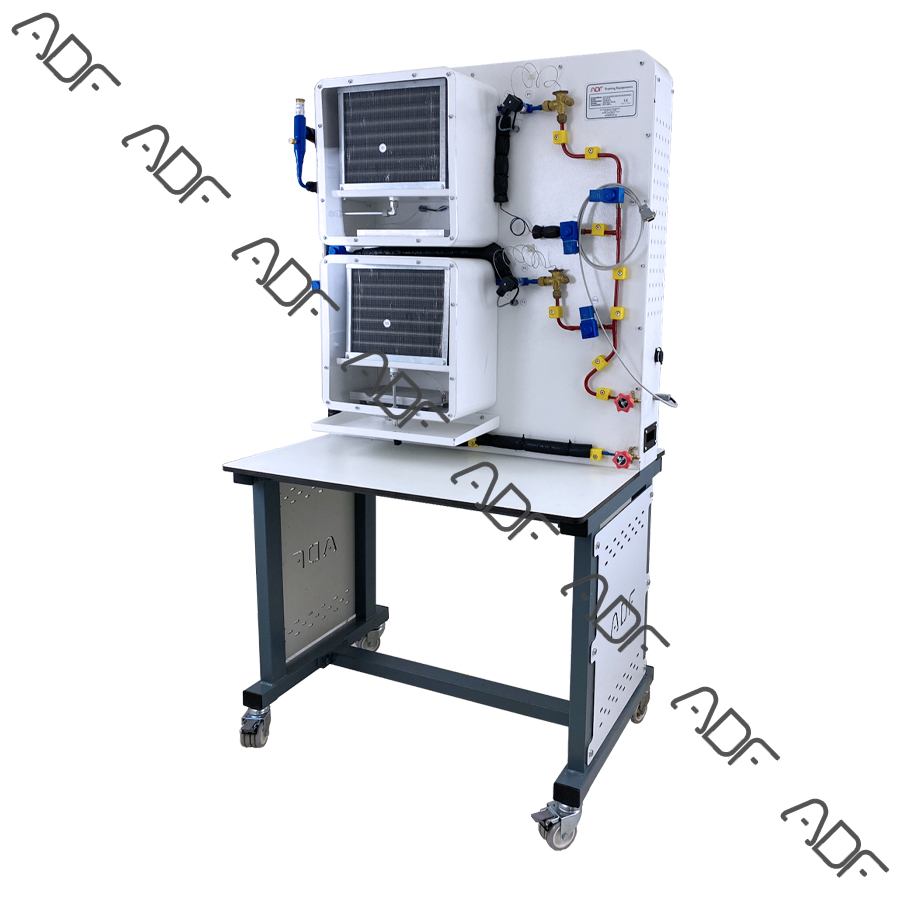

CS 101.02, soğutma ve iklimlendirme teknolojisi için HSI eğitim sisteminin bir parçasıdır. Ana ünite CS 101 ile birlikte, soğutma ve dondurma aşamasına sahip bir soğutma sisteminin işletim modeli ortaya çıkar.
Model, ana üniteye takılır, bağlantı elemanları kullanılarak sabitlenir ve tam bir soğutma devresi oluşturmak için soğutucu hortumları ile bağlanır. Soğutma ve dondurma kombinasyonlarında evaporatörler tercihen paralel bağlanır. Soğutma kapasitesini arttırmak için evaporatörler seri bağlı olarak çalıştırılır. Burada, soğutma veya dondurma için farklı sıcaklık aralıkları elde etmek için evaporatörlerdeki farklı basınç seviyeleri kullanılabilir.
CS 101.02, evaporatör ve genleşme elemanlarına sahip iki ayrı soğutma odası içerir. Evaporatörler isteğe bağlı olarak seri veya paralel bağlı olarak çalıştırılabilir. Soğutma odalarındaki iki fan, eşit sıcaklık dağılımının elde edilmesini destekler. Isıtıcılarla soğutma yükleri ayrıca simüle edilebilir. Soğutma odalarından biri isteğe bağlı olarak genleşme elemanı olarak genleşme valfi veya kapiler boru ile çalıştırılabilir. Çeşitli çalışma modları solenoid valfler aracılığıyla ayarlanır.
Bir buharlaşma basıncı kontrolörü, paralel işletimde üst bölmedeki sıcaklık seviyesinin bağımsız olarak ayarlanmasına izin verir. Tüm bileşenler bir panel üzerinde açıkça düzenlenmiştir. Burada sıcaklık kontrolü, fan, ısıtıcı, kompresör ve solenoid valfler gibi bireysel sistem bileşenlerinin çalışması yazılım aracılığıyla gerçekleşir. Yazılım, arızaları simüle etme seçeneği sunar. Sistemdeki sıcaklıklar ve basınçlar sensörler tarafından kaydedilmekte ve yazılımda dinamik olarak görüntülenmektedir.
Temel bilgiler ve bireysel bileşenler, CS101.02 için eğitim yazılımında temsil edilir. Performans değerlendirmeleri, öğrenme sürecini kontrol eder. Yazarlık sisteminin yardımıyla daha fazla alıştırma ve performans değerlendirmeleri oluşturulabilir.
